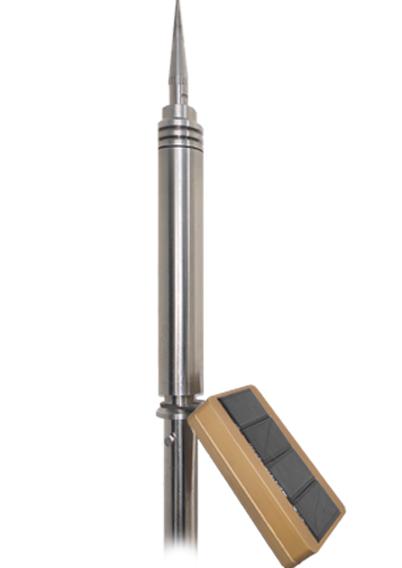

صاعقه گیرهوشمند
+CORONA
SMART ESE LIGHTNING PROTECTION
_
صاعقه گیر هوشمند
+ CORONA
حفاظت هوشمند در برابر صاعقه
_
کرونا پلاس (+CORONA ) با قابلیت تست از راه دور مجموعه ایی از نسل جدید صاعقه گیر های الکترونیکی کرونا می باشد.
تعمیر و نگهداری پیشگویانه، تشخیص خطا در زمان واقعی، جمع آوری داده ها در طول چرخه عمر کامل محصول از ویژگی های مورد انتظار مهندسان می باشد. به عبارتی آنها به قابلیت نظارت بر شرایط سیستم حفاظت از صاعقه در صورت تقاضا با یک رابط کاربر پسند نیاز دارند.
ما در واحد تحقیق و توسعه و نوآوری نوین سنجش پس از 2 سال کار مداوم یک نسخه جدید از صاعقه گیر الکترونیکی کرونا پلاس را برای برآورده کردن انتظارات مهندسان و بهره برداران این سیستمها ارائه نموده ایم.
با نسل جدید صاعقه گیر CORONA+ به صورت 24 ساعته امکان تست و اطمینان از سلامت سیستم وجود خواهد داشت.
تولید ملی افتخار ملی
(اولین صاعقه گیر الکترونیکی ایرانی )
مزایا:
_
فن آوری که تحت نامطلوب ترین شرایط جوی کار می کند
طراحی شده بر اساس شرایط آب و هوای طوفانی و آلودگی های جوی با استفاده از سیستم ژنراتور ایمپالس داخل محفظه کاملا استیل ضد زنگ و عدم تاثیر آلودگی های جوی و شیمیایی
بدون نیاز به منبع تغذیه (تکنولوژی خود شارژ شونده)
سیستم خود شارژ شونده تعبیه شده نیاز این صاعقه گیر را برای تامین انرژی الکتریکی خود به منابع تولید ولتاژ از قبیل باتری،انرژی باد و همچنین انرژی خورشید و غیره را کاملا برطرف نموده است
امکان تست از راه دور
-
کاهش هزینه های تست و نگهداری
-
اطمینان از سلامت صاعقه گیر در زمان واقعی
-
امکان تست همزمان چند دستگاه صاعقه گیر
اصول عملکرد صاعقه گیر CORONA
_
شروع طوفان
هنگام طوفان در اثر حرکت ابرها بار الکتریکی بسیار زیادی در ابر ها انباشته شده و تبدیل به یک منبع انرژی بسیار عظیمی می گردد (شکل I)
شکل گیری رعد وبرق
پس از اشباع شدن ابرها از انرژی الکتریکی در اولین فرصت یا از طریق ابرهای دیگر یا از طریق زمین انرژی تخلیه می گردد و باعث بوجود آمدن خطرناک ترین و عجیب ترین پدیده طبیعی با نام صاعقه می شود . (شکل II )
لزوم نصب صاعقه گیر
از آنجا که برخورد ضربه جریانی صاعقه در رنجهای kA و Mv بسیار مخرب بوده و اثراتی همچون آتش سوزی،تخریب و تلفات جانی را در پی خواهد داشت لذا حفاظت ساختمانها ، تاسیسات ، تجهیزات و جان اشخاص در برابر برخورد صاعقه از اهمیت بسیار زیادی بر خوردار می باشد.
فعال شدن صاعقه گیر کروناCORONA با بهره گیری از تکنولوژی منحصر بفرد خود بگونه ایی طراحی و ساخته شده است که در شرایط جوی طوفانی که ابرها در تلاطم بوده و میدان الکترومغناطیسی در فضا به طور قابل ملاحظه ایی افزایش می یابد، با ایجاد پالسهای ولتاژ هوای اطراف صاعقه گیر را به دقت یونیزه کرده و در نتیجه هنگام فراهم آمدن شرایط برخورد صاعقه ، به جای برخورد به ساختمان از طریق صاعقه گیر CORONA به سمت زمین تحلیه می گردد (شکل III) |
مشخصات فنی
_
ابعاد
ابعاد دستگاه :
- صاعقه گیر کرونا 60: 50*500 میلیمتر
- صاعقه گیر کرونا 45: 50*500 میلیمتر
- صاعقه گیر کرونا 30: 50*500 میلیمتر
- صاعقه گیر کرونا 15: 50*500 میلیمتر
- وزن دستگاه حدود 2.5 تا 3 کیلوگرم
ابعاد بسته بندی: 100*200*400 میلیمتر
بسته بندی داخل فوم و جعبه مقاوم در برابر ضربه
گواهی ها
دارای گواهی تست مطابق استاندارد NFC17-102 فرانسه
دارای گواهی ثبت اختراع به شماره :
تجهیزات جانبی
تجهیزات جانبی صاعقه گیر ها شامل :
- تستر صاعقه گیر
- شمارنده تعداد صاعقه
- کلمپ اتصال هادی نزولی به پایه صاعقه گیر
شعاع حفاظتی
کرونا یک صاعقه گیر با تکنولوژی زود انتشار دهنده ESE است که مبنای عملکرد آن بر اساس مشخصات الکتریکی رعد وبرق بنا شده است و به عبارتی این دستگاه هوای یونیزه شده به سمت بالا را قبل از هر جسم دیگری در محدوده شعاع حفاظتی خود منتشر می کند. این مشخصه ΔT نامیده می شود .
هرچه این مشخصه بیشتر باشد فاصله ایی که در آن ردیاب های روبه بالا گرفته می شود بیشتر بوده و به عبارتی شعاع حفاظتی صاعقه گیر بیشتر می باشد.
حداکثر ΔT مورد قبولی که مطابق استاندارد برای شعاع حفاظتی یک صاعقه گیر می توان در نظر گرفت 60 میکروثانیه می باشد.
محاسبه شعاع حفاظتی صاعقه گیر ( چتر حفاظتی)
شعاع حفاظتی فراهم آمده توسط صاعقه گیر های اکتیو با توجه به استاندارد NFC17-102 ترکیب شده با موارد عمومی استاندارد IEC / EN 62305 ارائه می گردد.
پس از تعیین سطح حفاظتی لازم (LPL) ، با سطح حفاظتی بدست آمده شعاع حفاظتی ( Rp ) صاعقه گیر مطابق با روابط زیر محاسبه می گردد.
برای 5≤h متر Rp(h)=2rh-h^2+Δ(2r+Δ)
برای 2m≥h≥5m متر Rp=h.Rp(5)/5
در جایی که :
Rp: شعاع حفاظتی در یک نقشه افقی / h: ارتفاع بین نوک صاعقه گیر و سطح مورد حفاظت
جهت سهولت در انتخاب مدل صاعقه گیر ، بر اساس ارتفاع نصب ، شعاع حفاظتی صاعقه گیر در جدول زیر ارائه شده است
مدل های صاعقه گیر + CORONA
_
_
_
_
اطلاعات بیشتر >>
نکات نصب و راه اندازی
_
در ساختمانها
صاعقه گیر الکترونیکی
_
در استراکچر های ایزوله
