فلوسوئیچ تیغه ایی کنترل جریان مایعات
به منظور دستیابی به عملکرد دقیق، سریع و بی نقص هرچه بهتر در سیستم های کنترل جریان آب (مانند سیستم های اطفاء حریق)، فلوسوئیچ تیغه ایی FSPRO-25 مطابق با استانداردهای برگزیده طراحی شده است.
این فلوسوئیچ قادر است با تشخیص مقدار جریان آب، پاسخ لازم را به هنگام کاهش یا افزایش مقدار جریان آب صادر کند.
زمانی که فلوسوئیچ تنظیم شد، در صورت ایجاد هر گونه تغییر در جریان آب و بالا رفتن یا پایین آمدن این مقدار، فلوسوئیچ با ارسال پیغام به مرکز کنترل، موجب عملکرد صحیح سیستم در موارد اضطراری می شود. فلوسوئیچ تیغه ایی FSPRO-25 قابلیت نصب شدن در مدارهای خطوط آب شهری، آب رودخانه، دریا، استخر و هرگونه مایعاتی که از نظر زیستی خطرناک محسوب نمی شوند را دارد. همچنین این فلوسوئیچ مطابق با درجه حفاظتی IP43 می باشد. طراحی متفاوت برای شرایط و عملیات مختلف از جمله مزیت ها و برتری این تجهیز نسبت به سایر دستگاههای موجود می باشد.
مشخصات فنی
- دما حداکثر 100 درجه سانتیگراد
- فشار 10 بار استاتیک / 30 بار دینامیک
- وزن 400 گرم
- ابعاد بدنه 1 اینچ
مشخصات الکتریکی
- کنتاکت میکروسوئیچ
- توان الکتریکی 15 آمپر – 250 ولت DC – 450 ولت AC
- درجه حفاظتی IP43

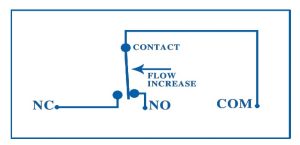

دیاگرام الکتریکی فلوسوئیچ
این فلوسوئیچ یک کنتاکت خشک باز و یک کنتاکت خشک بسته را در اختیار کاربر می دهد که می توان از آن جهت فعال کردن سیگنالهای صوتی و شنیداری استفاده کرد.
نحوه نصب فلوسوئیچ
نکات مربوط به نصب فلوسوئیچ
- تمام فعالیتها باید توسط تکنسین هایی که قبلا تعلیم داده شده اند و مورد تایید فنی هستند براساس برنامه ریزی، نصب و اجرای صحیح لوله کشی، ابزارها و سیستمهایی که مرتبط با تمامی کدهای قابل اجرا و منطبق با دستورالعمل هستند، انجام شوند.
- به منظور جلوگیری از برق گرفتگی، قبل از ایجاد هرگونه اتصالات الکتریکی منبع انرژی را قطع کنید.
- اگر امکان بالا رفتن دمای آب از c◦ 82 وجود داشته باشد به منظور جلوگیری از ایجاد آتش سوزی الکتریکی یا خرابی تجهیزات،عایق الکتریکی سیم کشی ها باید در مرتبه 75 درجه سانتیگراد انتخاب گردد.
- به منظور جلوگیری از برق گرفتگی، زمانی که برق به فلوسوئیچ متصل است، از تماس با ترمینالها خودداری نمائید.
- قبل از راه اندازی و وصل برق از نصب درپوش فلوسوئیچ اطمینان حاصل نمائید.
- تمامی ذرات کوچک باید فیلتر شوند تا از گرفتگی بازوی فلوسوئیچ جلوگیری شود. عدم توجه به این هشدارها موجب خسارتهای مالی، جسمی و یا جانی خواهد شد.
الزامات لوله کشی برای نصب فلوسوئیچ
- فلوسوئیچ تیغه ایی باید در قسمت افقی لوله قرار بگیرد بطوریکه دو قسمت کناری متصل به آن حداقل 5 برابر سایز لوله طول داشته باشد.
- * فلوسوئیچ باید در موقعیت مستقیم قرار بگیرد بطوریکه پیکان به سمتی باشد که آب داخل لوله از آن سمت جریان می یابد.
- * اگر والو های چک کننده و یا دیگر متعلقات مسدود کننده در سمت تخلیه لوله قرار بگیرند باید فلوسوئیچ را در سمت مکنده لوله کشی قرار داد.
- در زمان نصب فاصله آداپتور انتهایی فلوسوئیچ را اندازه گیری نمائید تا مطمئن شوید بازوی تیغه فلوسوئیچ داخل جریان اصلی لوله قرار میگیرد و به بدنه لوله گیر نمی کند.
نکات مهم
- الف. پیچ سر صاف 32/8 × 4/1 اینچی را از بین واشر و تیغه عبور دهید. پیچ را به قسمت مخالف خمیدگی بازوی تیغه متصل کنید و تا نیروی گشتاوری تقریبی 12-16 lb.in (1.36 – 1.81 N.m.) محکم کنید.
- ب.به مقدار کافی نوار تفلون یا پوشاننده لوله را روی آداپتور فلوسوئیچ بپیچید.
- ج. فلوسوئیچ را داخل لوله T قرار دهید. فلوسوئیچ 2 یا 3 دور در جهت عقربه های ساعت بچرخانید تا محکم شوند. زمانی که پیچ را می بندید فشار زیادی اعمال نکنید.
- د. از آچار 4/3 1 اینچی برای سفت کردن نهایی فلوسوئیچ استفاده کنید. در نهایت باید موقعیت فلوسوئیچ طوری باشد که پیکان روی بدنه در جهت جریان آب قرار گیرد.
تست فلوسوئیچ
- الف. کاور را روی فلوسوئیچ قرار داده و برق را وصل کنید. جریان آب را در سیستم آغاز کنید. با بررسی فعال شدن دستگاه توسط فلوسوئیچ از صحت عملکرد فلوسوئیچ اطمینان حاصل کنید.
- ب. جریان آب را قطع کنید تا از عملکرد صحیح فلوسوئیچ مطمئن شوید.
- ج. به جریان انداختن و قطع جریان آب را چند بار انجام دهید تا از عملکرد صحیح و بدون نقص فلوسوئیچ کاملا مطمئن شوید.
- – اگر عملکرد رضایت بخش بود، از سیستم استفاده کنید.- اگر به خوبی عمل نکرد، فلوسوئیچ نیاز به تنظیم دارد.
