صاعقه گیر الکترونیکی مدل CORONA 15
مناسب برای حفاظت جلد خارجی سازه و مناطق باز
تا شعاع حفاظتی 75متر
مزایا:
- عملکرد با تکنولوژی گرادیان ولتاژ ابر بدون نیاز به هیچگونه منبع ولتاژ
- طول عمر بسیار بالا
- حداکثر کارائی برای تخلیه های جوی با بار مثبت و منفی
- کاهش هزینه های اجرا نسبت به صاعقه گیر های سنتی قفس فاراده
- محفظه کاملا استیل و ضد زنگ ( مناسب مناطق با آلودگیهای جوی و شیمیایی)
- بهبود سیستم ژنراتور ایمپالس صاعقه گیر با نوآوری ارائه شده در ساختمان صاعقه گیر
- دارای گواهی تست معتبر مطابق استاندارد NFC-17-102 فرانسه
عملکرد صاعقه گیر کرونا
صاعقه گیر الکترونیکی کرونا (CORONA) یک پایانه هوایی Early Streamer Emission (ESE) است که عملکرد آن بر اساس ویژگی های الکتریکی تشکیل رعد و برق است . سیستم تعبیه شده در این صاعقه گیربه گونه ایی است که پیش از هر جسم دیگری پیشرانه روبه بالا را در شعاع حفاظتی خود، فعال می کند.
تکنولوژی منحصر بفرد صاعقه گیر های کرونا بالاترین ضمانت عملکرد را ارائه می دهند.
مشخصات فنی محصول:
مدل: CORONA 15
طول: 50mm
عرض: 50mm
ارتفاع: 450mm
وزن: 2.5kg
جنس: Full Stainless Steel
درجه حفاظتی(IP): IP67
دمای کاری: 25- تا 88 درجه سانتیگراد
زمان تخلیه ( ΔT ): 15 µs
شعاع حفاظتی (متر)
| ارتفاع ناحیه مورد حفاظت | 2 | 4 | 6 | 8 | 10 | 20 | 60 |
| شعاع حفاظتی (متر) برای سطح حفاظتی 1 | 13 | 25 | 32 | 33 | 34 | 35 | 35 |
| شعاع حفاظتی (متر) برای سطح حفاظتی 2 | 15 | 30 | 38 | 39 | 40 | 44 | 45 |
| شعاع حفاظتی (متر) برای سطح حفاظتی 3 | 18 | 36 | 46 | 47 | 49 | 55 | 60 |
| شعاع حفاظتی (متر) برای سطح حفاظتی 4 | 20 | 41 | 52 | 54 | 56 | 63 | 75 |
دیاگرام صاعقه گیر کرونا 15
دستور العمل نصب:
شعاع حفاظتی صاعقه گیر الکترونیکی ESE وابسته به: ارتفاع نصب ، نسبت به سطحی که باید حفاظت گردد، زمان انتشار ( ΔT ) و سطح حفاظتی مورد نیاز می باشد.
نصب صاعقه گیر مدل CORONA 15 باید مطابق الزامات نصب استاندارد NFC17-102 انجام گیرد.

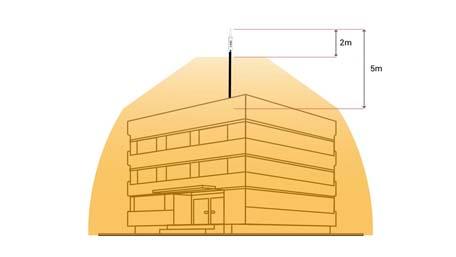

صاعقه گیر باید حداقل 2 متر بالاتر از هرگونه تجهیز در محوطه مورد حفاظت نصب گردد.
